Hermi tehnologija u službi jednog od najvećih turističkih projekata u Hrvatskoj
Poreč, Hrvatska
Pical Resort, Valamar Collection 5* u Poreču predstavlja jedan od najvećih turističkih projekata u Hrvatskoj posljednjih godina.
U sklopu investicije vrijedne 200 milijuna eura, koja postavlja nove standarde u premium turizmu, primijenjena su Hermi rješenja za zaštitu od munje prilagođena tehnički zahtjevnom i arhitektonski složenom kompleksu. Za izgradnju solarne elektrane na krovovima zgrada odabran je konstrukcijski sustav Hermi Multi Flat.
U sustavu zaštite od munje ugrađeno je gotovo 5 kilometara Hermi gromobrana. Zbog različitih vrsta krovova, atika, metalnih elemenata i ostalih arhitektonskih završnih obrada, zaštitu je trebalo prilagoditi pojedinim dijelovima zgrada. Korišteni su razni nosači, kontaktni elementi, loveće palice, zidni ormarići i izolirani gromobrani.
U sustavu zaštite od munje ugrađeno je gotovo 5 kilometara Hermi gromobrana. Zbog različitih vrsta krovova, atika, metalnih elemenata i ostalih arhitektonskih završnih obrada, zaštitu je trebalo prilagoditi pojedinim dijelovima zgrada. Korišteni su razni nosači, kontaktni elementi, loveće palice, zidni ormarići i izolirani gromobrani.
Gromobranska zaštita arhitektonski složenog kompleksa
Nosači provodnika i loveće palice za različite vrste krovova
Na ravnim krovovima ugrađeni su različiti nosači gromobrana SON17 (117220, 117235, 117227, 41), njih 3000. Među njima je bilo i približno 2000 nosača SON17 BB, prethodno ispunjenih betonom, namijenjenih za prihvat okruglih gromobrana promjera 8–10 mm. Izbor pojedinačnih verzija prilagođen je vrsti krovne površine: nosač SON17 C prikladan je za ravne krovove prekrivene šljunkom, polimernom membranom ili bitumenskim krovom s pijeskom, dok je nosač SON17 A prikladan za krovove s polimernom bazom.
Na ravnim krovovima ugrađeni su različiti nosači gromobrana SON17 (117220, 117235, 117227, 41), njih 3000. Među njima je bilo i približno 2000 nosača SON17 BB, prethodno ispunjenih betonom, namijenjenih za prihvat okruglih gromobrana promjera 8–10 mm. Izbor pojedinačnih verzija prilagođen je vrsti krovne površine: nosač SON17 C prikladan je za ravne krovove prekrivene šljunkom, polimernom membranom ili bitumenskim krovom s pijeskom, dok je nosač SON17 A prikladan za krovove s polimernom bazom.
Za pričvršćivanje na atiku s oblogom od lima korišteni su nosači SON04 A (429). Više od 200 sljemenskih nosača SON16 (11621) ugrađeno je na limene, vlaknocementne i druge vrste krovnih pokrivača.
Na krovovima objekata postavljeno je ukupno 40 lovećih palica LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korištene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Loveće palice su dio vanjskog sustava zaštite od munje i namijenjene su zaštiti izloženih dijelova zgrada i tehničke opreme na krovovima.
Na krovovima objekata postavljeno je ukupno 40 lovećih palica LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korištene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Loveće palice su dio vanjskog sustava zaštite od munje i namijenjene su zaštiti izloženih dijelova zgrada i tehničke opreme na krovovima.
Sustav odvodnih vodova i spojevi
Za pričvršćivanje gromobranskih vodova na zidove odabrani su različiti ZON03 zidni nosači (22322, 20322, 203251) ovisno o namjeni. Ukupno je korišteno gotovo 800 zidnih nosača koji omogućuju uredno i stabilno vođenje vodiča duž vertikalnih površina zgrada.
Sustav je također uključivao zidne ormariće koje osiguravaju dostupnost mjernog spoja između sustava zaštite od udara groma i uzemljenja. Među korištenim rješenjima bio je i zidni ormarić ZON05 B (900907), prilagođen za lijepljenje kamena na poklopac, što omogućuje bolju integraciju u arhitektonsku sliku turističkog kompleksa.
Za spajanje dijelova gromobranske instalacije i raznih metalnih elemenata zgrade korišteni su kontaktni elementi KON. Ukupno je ugrađeno gotovo 1700 kontaktnih elemenata, od kojih je većina spojnica KON04 A (50522), namijenjenih za izradu spojeva između okruglih gromobranskih vodiča promjera 8–10 mm. Osim toga, za uzemljenje metalnih cijevi manjih promjera korišteno je 700 cijevnih obujmica KON11 A (700290).
Za pričvršćivanje gromobranskih vodova na zidove odabrani su različiti ZON03 zidni nosači (22322, 20322, 203251) ovisno o namjeni. Ukupno je korišteno gotovo 800 zidnih nosača koji omogućuju uredno i stabilno vođenje vodiča duž vertikalnih površina zgrada.
Sustav je također uključivao zidne ormariće koje osiguravaju dostupnost mjernog spoja između sustava zaštite od udara groma i uzemljenja. Među korištenim rješenjima bio je i zidni ormarić ZON05 B (900907), prilagođen za lijepljenje kamena na poklopac, što omogućuje bolju integraciju u arhitektonsku sliku turističkog kompleksa.
Za spajanje dijelova gromobranske instalacije i raznih metalnih elemenata zgrade korišteni su kontaktni elementi KON. Ukupno je ugrađeno gotovo 1700 kontaktnih elemenata, od kojih je većina spojnica KON04 A (50522), namijenjenih za izradu spojeva između okruglih gromobranskih vodiča promjera 8–10 mm. Osim toga, za uzemljenje metalnih cijevi manjih promjera korišteno je 700 cijevnih obujmica KON11 A (700290).
Multi Flat sustav je modularno konstrukcijsko rješenje koje omogućuje ugradnju na ravne krovove u orijentaciji jug i istok-zapad.
Hermi Multi Flat za solarnu elektranu na krovovima turističkog kompleksa
Osim zaštite od udara groma, na krovovima odmarališta za solarnu elektranu korišten je konstrukcijski sustav Hermi Multi Flat. Ugrađeno je više od 1000 prednjih aluminijskih nosača SOL-N41 (88000821) i isti broj stražnjih nosača SOL-N42 (88000822), pogodnih za južnu i istočno-zapadnu orijentaciju fotonaponskih modula.
Za konstrukciju solarne elektrane korišteno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji omogućuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Osim zaštite od udara groma, na krovovima odmarališta za solarnu elektranu korišten je konstrukcijski sustav Hermi Multi Flat. Ugrađeno je više od 1000 prednjih aluminijskih nosača SOL-N41 (88000821) i isti broj stražnjih nosača SOL-N42 (88000822), pogodnih za južnu i istočno-zapadnu orijentaciju fotonaponskih modula.
Za konstrukciju solarne elektrane korišteno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji omogućuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Pouzdana zaštita i proizvodnja energije iz obnovljivih izvora
U velikim turističkim kompleksima, tehnička infrastruktura često ostaje u drugom planu, no bitna je za siguran i neprekidan rad. U Pical Resortu, Hermi rješenja kombiniraju zaštitu od udara groma s podrškom za proizvodnju obnovljive energije na licu mjesta.
Sustav zaštite od udara groma štiti zgrade, opremu i korisnike od posljedica udara groma, dok Hermi Multi Flat sustav montaže pruža stabilnu osnovu za solarnu elektranu, omogućujući turističkom kompleksu da dio svojih energetskih potreba pokrije vlastitom obnovljivom energijom.
U velikim turističkim kompleksima, tehnička infrastruktura često ostaje u drugom planu, no bitna je za siguran i neprekidan rad. U Pical Resortu, Hermi rješenja kombiniraju zaštitu od udara groma s podrškom za proizvodnju obnovljive energije na licu mjesta.
Sustav zaštite od udara groma štiti zgrade, opremu i korisnike od posljedica udara groma, dok Hermi Multi Flat sustav montaže pruža stabilnu osnovu za solarnu elektranu, omogućujući turističkom kompleksu da dio svojih energetskih potreba pokrije vlastitom obnovljivom energijom.

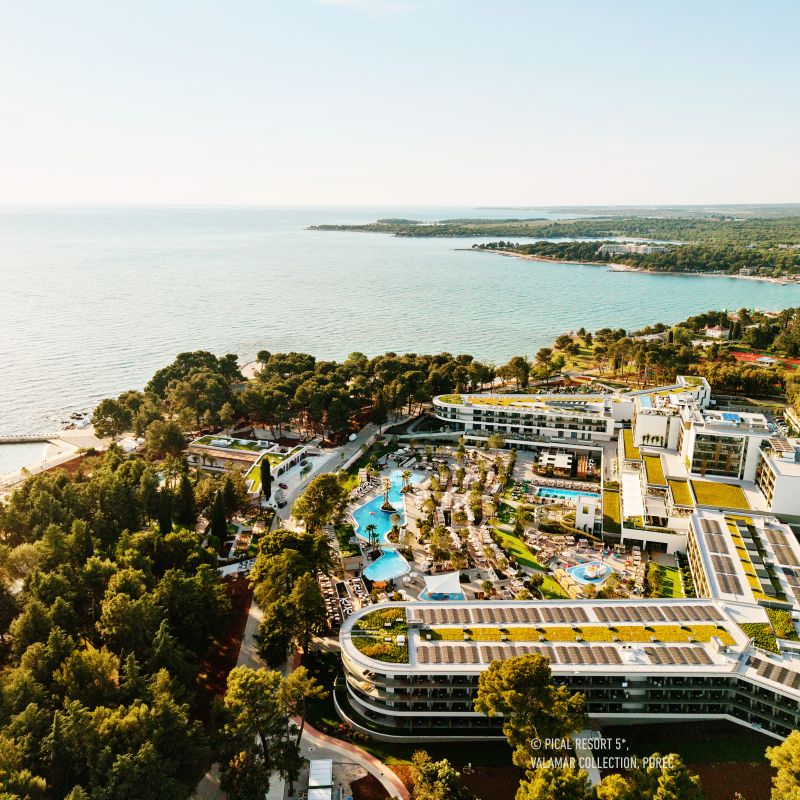

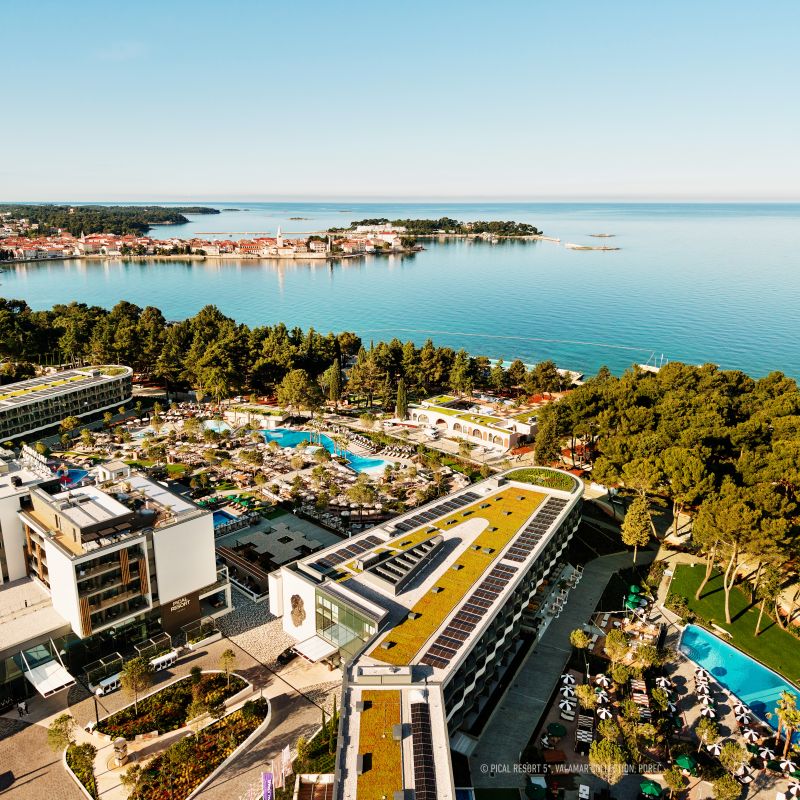

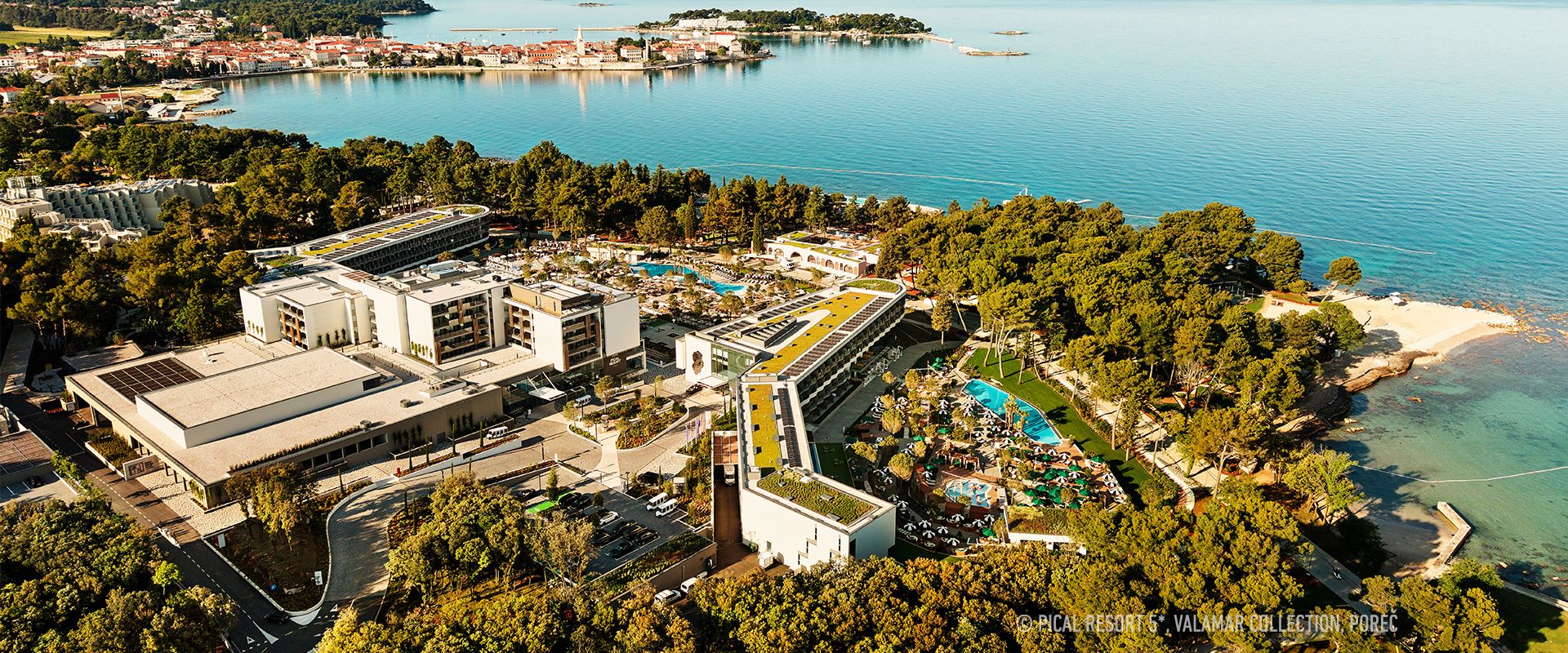

Slike: PICAL RESORT 5*, VALAMAR COLLECTION, POREČ
