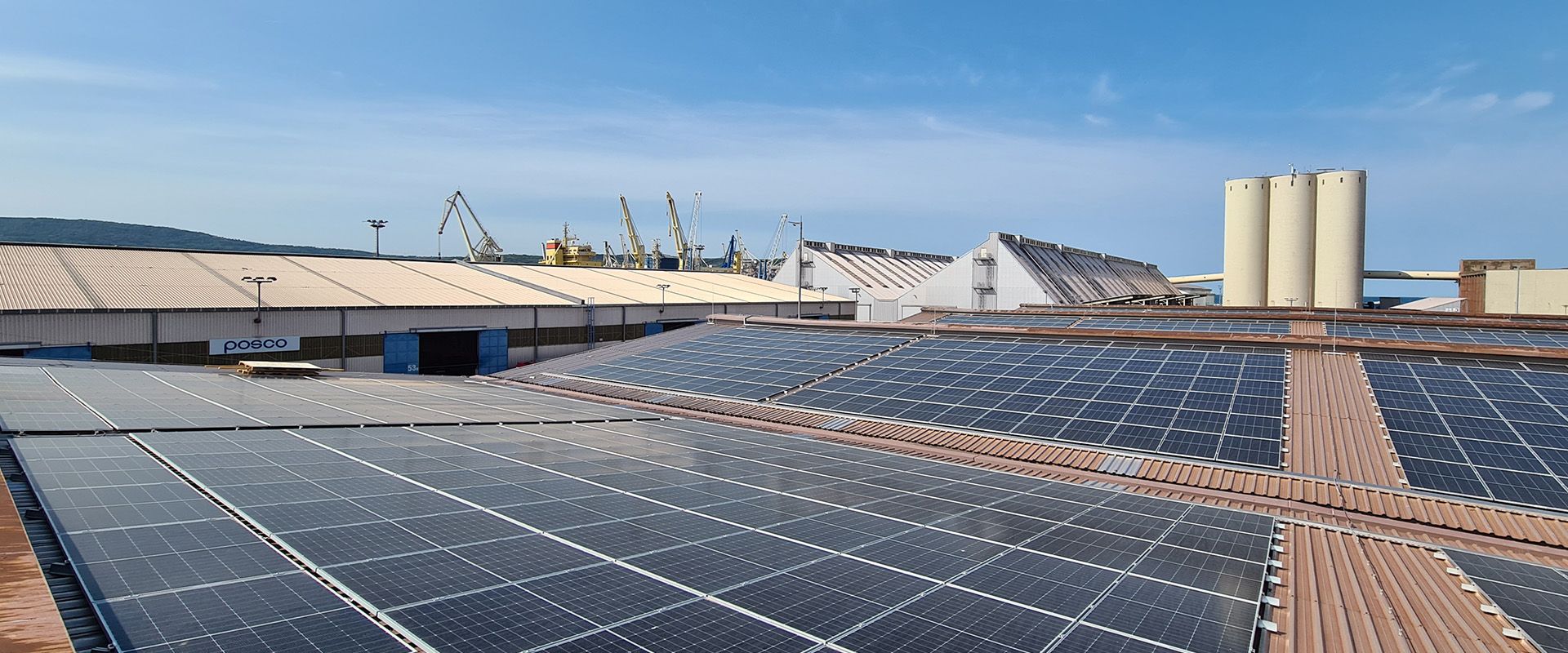

Solarna elektrana na krovu skladišta u Luci Koper
Koper, Slovenija
U travnju 2024. god. puštena je u pogon jedna od najvećih elektrana na krovovima Slovenije. Naime radi se o solarjnoj elektrani snage 3,3 megavata u Luci Koper. Kostur solarne elektrane je aluminijska nosiva konstrukcija. Kabelski razvod izveden je nehrđajućim kabelskim policama s poklopcima, a gromobranska zaštita osigurava sigurnost objekta. Svi elementi su marke Hermi.

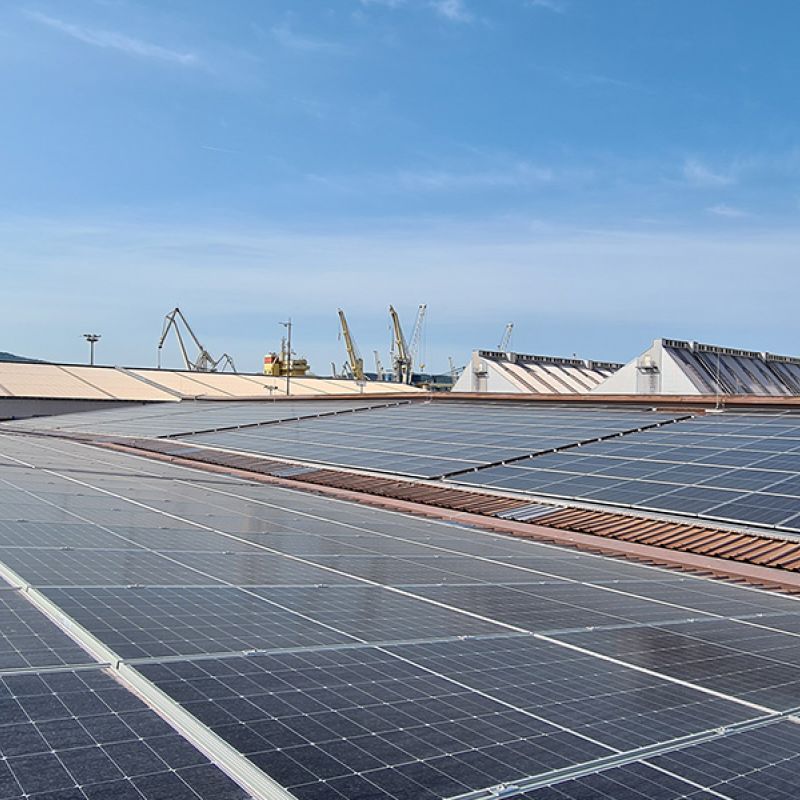

Solarna elektrana od 3,3 megavata u Luci Koper s pratećom konstrukcijom, kabelskim policama i gromobranom.

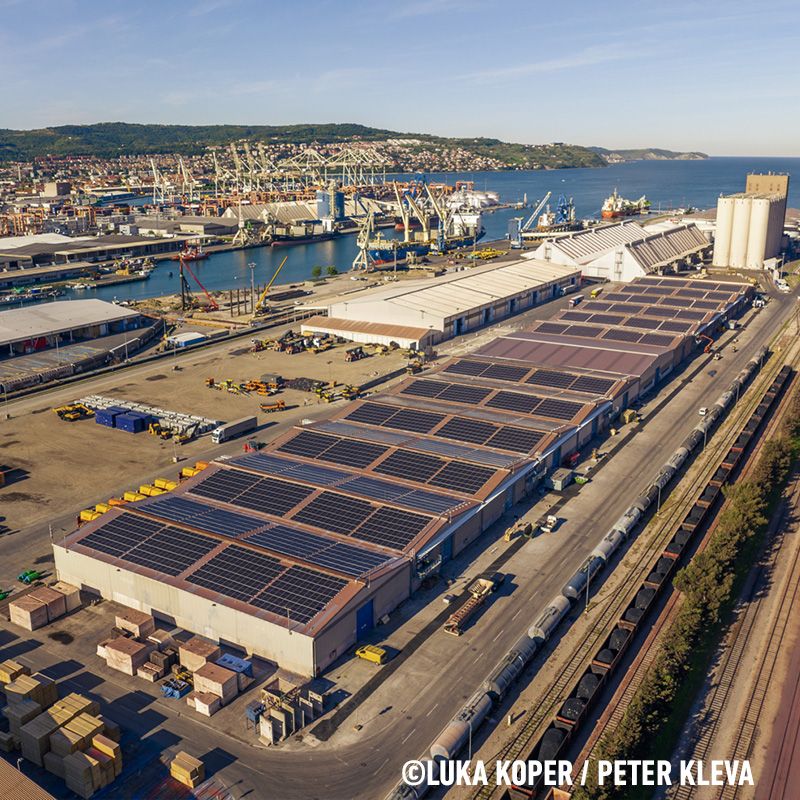

Solarna elektrana pokriva oko 15.000 četvornih metara krovova lučkih skladišta. Investicija je vrijedna 2,8 milijuna eura.
Potrošnja električne energije u logistici i lučkom radu je velika. Korištenje solarne energije nudi priliku za smanjenje troškova potrošnje energije i smanjenje emisije CO2. Izvođač radova je slovenska tvrtka Rico. Za odabir odgovarajuće nosive konstrukcije, kabelskog sustava i gromobranske zaštite obratili su se tvrtki Hermi.
Potrošnja električne energije u logistici i lučkom radu je velika. Korištenje solarne energije nudi priliku za smanjenje troškova potrošnje energije i smanjenje emisije CO2. Izvođač radova je slovenska tvrtka Rico. Za odabir odgovarajuće nosive konstrukcije, kabelskog sustava i gromobranske zaštite obratili su se tvrtki Hermi.
Za postavljanje solarne elektrane upotrebljeno je gotovo 16.300 nosača Hermi SOL-N16-P.

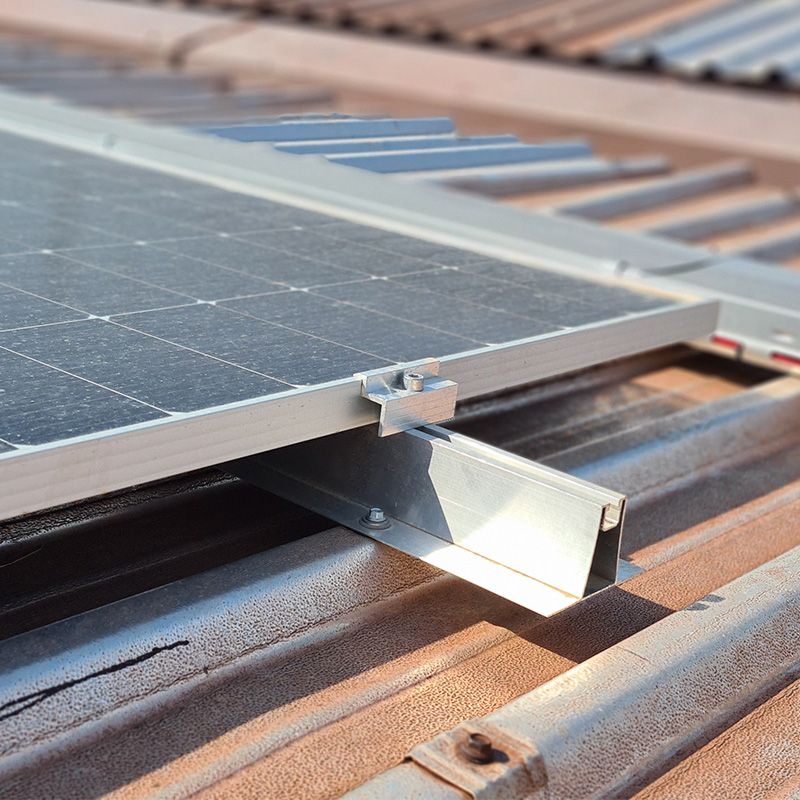

Nosiva konstrukcija Hermi SOL-N16-P za profilirani lim
Pri projektiranju je bilo potrebno uzeti u obzir specifične čimbenike okoliša. Prilikom odabira nosive konstrukcije na limenom krovu i načina postavljanja kabelskog razvoda, glavnu ulogu imali su položaj i klima te stanje postojeće krovne konstrukcije. Zbog blizine mora i mogućnosti korozije od soli, za razvod električnih instalacija solarne elektrane odabrana je aluminijska nosiva konstrukcija i inox kabelske police.
Na limeni krov postavljeni su nosivi profili Hermi SOL-N16-P (88000078). Korišteno je gotovo 16.300 spomenutih nosača. Aluminijski profili mogu se koristiti za sve dimenzije i nagibe trapeznih valova te su kompatibilni sa svim dimenzijama fotonaponskih modula. Karakteristika nosivog profila SOL-N16-P, koja osigurava optimalnu udaljenost od krova, osigurava pravilnu ventilaciju, spajanje modula i distribuciju električnih komponenti. Za krovnu montažu korišten je set za pričvršćivanje PP SOL-N16-P (88000426) koji osigurava stabilnost i vodonepropusnost sustava. Za prišvršćivanje na nosivu konstukciju i međusobno povezivanje, instalateri su koristili klik srednje spojnice Hermi SOL-S01C (88000661) i krajnje spojnice Hermi SOL-S02B (88000268) .
Na limeni krov postavljeni su nosivi profili Hermi SOL-N16-P (88000078). Korišteno je gotovo 16.300 spomenutih nosača. Aluminijski profili mogu se koristiti za sve dimenzije i nagibe trapeznih valova te su kompatibilni sa svim dimenzijama fotonaponskih modula. Karakteristika nosivog profila SOL-N16-P, koja osigurava optimalnu udaljenost od krova, osigurava pravilnu ventilaciju, spajanje modula i distribuciju električnih komponenti. Za krovnu montažu korišten je set za pričvršćivanje PP SOL-N16-P (88000426) koji osigurava stabilnost i vodonepropusnost sustava. Za prišvršćivanje na nosivu konstukciju i međusobno povezivanje, instalateri su koristili klik srednje spojnice Hermi SOL-S01C (88000661) i krajnje spojnice Hermi SOL-S02B (88000268) .

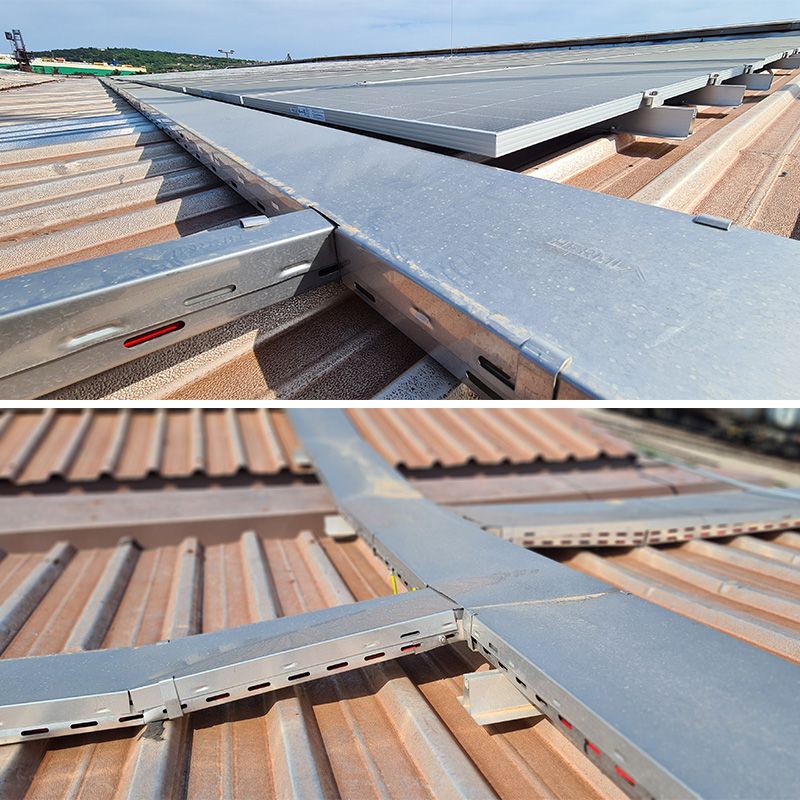

Nehrđajuće 2- i 3-metarske Hermi kabelske police u skladištima Luke Kopar postavljene su u ukupnoj dužini od gotovo 3000 metara.
Zaštitu električnih kabela nudi Hermi inox kabelski sustav
Sunce, sol, prašina, glodavci i druge životinje te vremenski utjecaji određuju životni vijek samog krova i solarne elektrane na njemu. U sklopu solarne elektrane u skladištima Luke Koper postoji nekoliko kilometara međusobno povezanih električnih vodiča, koji prenose električnu energiju od fotonaponskog modula do električne mreže. Kabeli se obično polažu u kabelske police koje moraju biti izrađene od odgovarajućih materijala i točnih dimenzija te odgovarajuće nosivosti. Promišljenim izborom smanjujemo mogućnost mehaničkih oštećenja kabela: oštećenja izolacije kabela, mehanička opterećenja poput snijega i vjetra, prisutnost vlage ili oštećenja uslijed prisutnosti glodavaca. U obalnim područjima sol i sunce su čimbenici koji dodatno ubrzavaju degradaciju materijala.

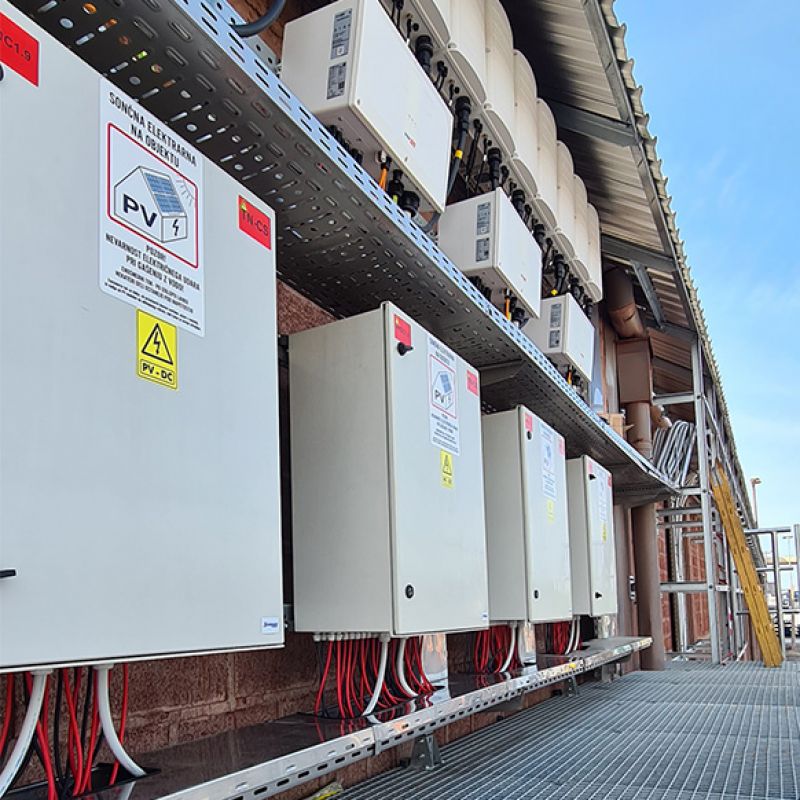

Električni vodiči i kabeli razvučeni su pomoću Hermi kabelskih polica
U tvrtki Riko, prilikom distribucije električnih i ostalih kabela, montirali su inox komponente izrađene po posebnoj narudžbi. Postavljeno je gotovo 3 kilometra Hermi kabelskih polica, kako standardnih polica sa sistemon na vijak, tako i Hermi Fast Klick® polica s inovativnim sistemom bez upotrebe vijaka za međusobno spajanje. Koristili su police visine 60 mm, duljine 2 i 3 metra i širine od 50 do 500 mm. Kabelske police se zatvaraju poklopcima od nehrđajućeg čelika uz pomoć spojnica za poklopce PKP-SP3 (88717795). Na policama je postavljeno gotovo 1500 poklopaca za kabelske police. Korišteni su i zidni nosači od nehrđajućeg čelika NKP-SNT 210 (88704242) i NKP-SNT 410 (88704244).
Gromobranska zaštita solarnih elektrana
Sunčane elektrane na krovovima su zbog svog položaja posebno izložene udarima munje. Zaštita od munje nije samo racionalan izbor, već je obvezna prema tehničkim propisima i normama o zaštiti zgrada od udara munje. Kratkotrajni prekid proizvodnje solarne elektrane zbog udara munje, mehaničkih oštećenja ili čak požara koji bi mogao potpuno uništiti elektranu je financijski, pogonski i ekološki neprihvatljiv.
Prilikom postavljanja gromobranske zaštite korišteni su proizvodi i materijali pogodni za montažu na limene krovove, čime je osigurana odgovarajuća zaštita objekta i elektrane na njemu. Na limeni krov postavljeno je gotovo 4500 sljemenih nosača SON16 (11621). Omogućuju brzo pričvršćivanje gromobranskog vodiča sustavom pričvršćivanja jednim klikom. Nosač se na krov pričvršćuje samo jednim vijkom, a gumena brtva trajno brtvi krov i sprječava prodor vode. Nosač je otporan na vibracije i pritisak.
Prilikom postavljanja gromobranske zaštite korišteni su proizvodi i materijali pogodni za montažu na limene krovove, čime je osigurana odgovarajuća zaštita objekta i elektrane na njemu. Na limeni krov postavljeno je gotovo 4500 sljemenih nosača SON16 (11621). Omogućuju brzo pričvršćivanje gromobranskog vodiča sustavom pričvršćivanja jednim klikom. Nosač se na krov pričvršćuje samo jednim vijkom, a gumena brtva trajno brtvi krov i sprječava prodor vode. Nosač je otporan na vibracije i pritisak.

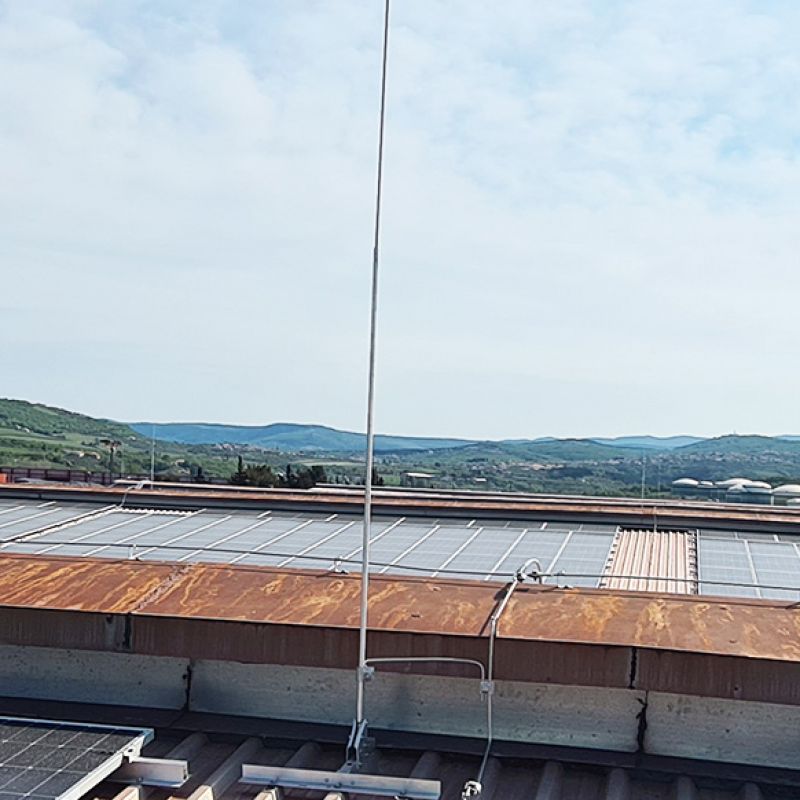

Na krovu se nalazi otprilike 100 Hermi lovećih palica s kompatibilnim elementima za pričvršćivanje
Gotovo 4 kilometra aluminijskog okruglog vodiča AH1 (90250) promjera 8 mm razvučeno je za izradu odvodnog sustava. Na krovu se nalazi oko 100 Hermi LOP1,0 (300501) i LOP2,5 lovećih palica (300512) zajedno s pripadajućim spojnicama. U gromobranskoj instalaciji korišteno je gotovo 900 kontaktnih elemenata KON04 A SIMPLE (50522) i 600 ostalih Hermi kontaktnih elemenata.

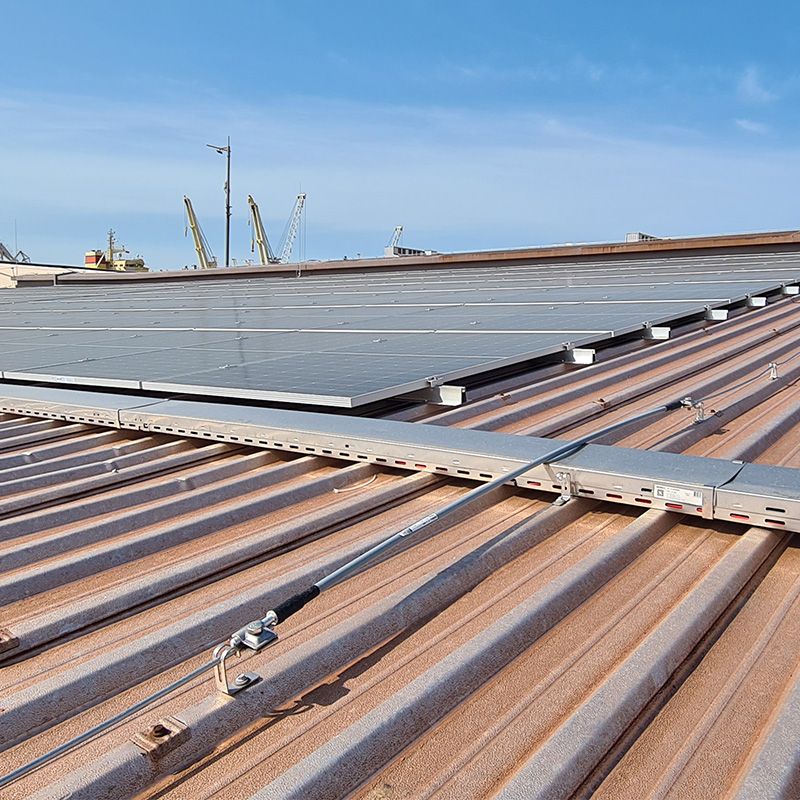

Za razvod gromobranskog vodiča korišteno je gotovo 4.500 sljemenih nosača SON16 i gotovo 900 kontaktnih elemenata KON04 A SIMPLE.
Kako izvesti uzemljenje kada je pod već asfaltiran? Radovi na cesti, iskopi i postavljanje uzemljenja mogu biti dugotrajni i neugodni. Prilikom uzemljenja objekata i solarne elektrane izvođači su upotrijebili oko 120 POS sondi za uzemljenje(90711) te uz minimalne intervencije postavili nehrđajući okrugli gromobranski vodič na kolničku površinu. Za osiguranje otpornosti na koroziju korišteno je 1300 metara žice RH5 promjera 10 mm.
Montaža elektrane izvedena je u okviru europskog projekta SOPOREM. Ovom investicijom Luka Koper smanjit će svoj ugljični otisak, a prije svega solarna elektrana osigurat će veću energetsku neovisnost jedine slovenske teretne luke i posljedičnu ovisnost o promjenama cijena električne energije na tržištu. U nadolazećim godinama bit će instalirane dodatne elektrane na krovovima objekta kontejnerskog terminala i na nekim skladištima.
