Šest STOP SHOP lokacija u Srbiji s Hermi zaštitom od groma
Srbija

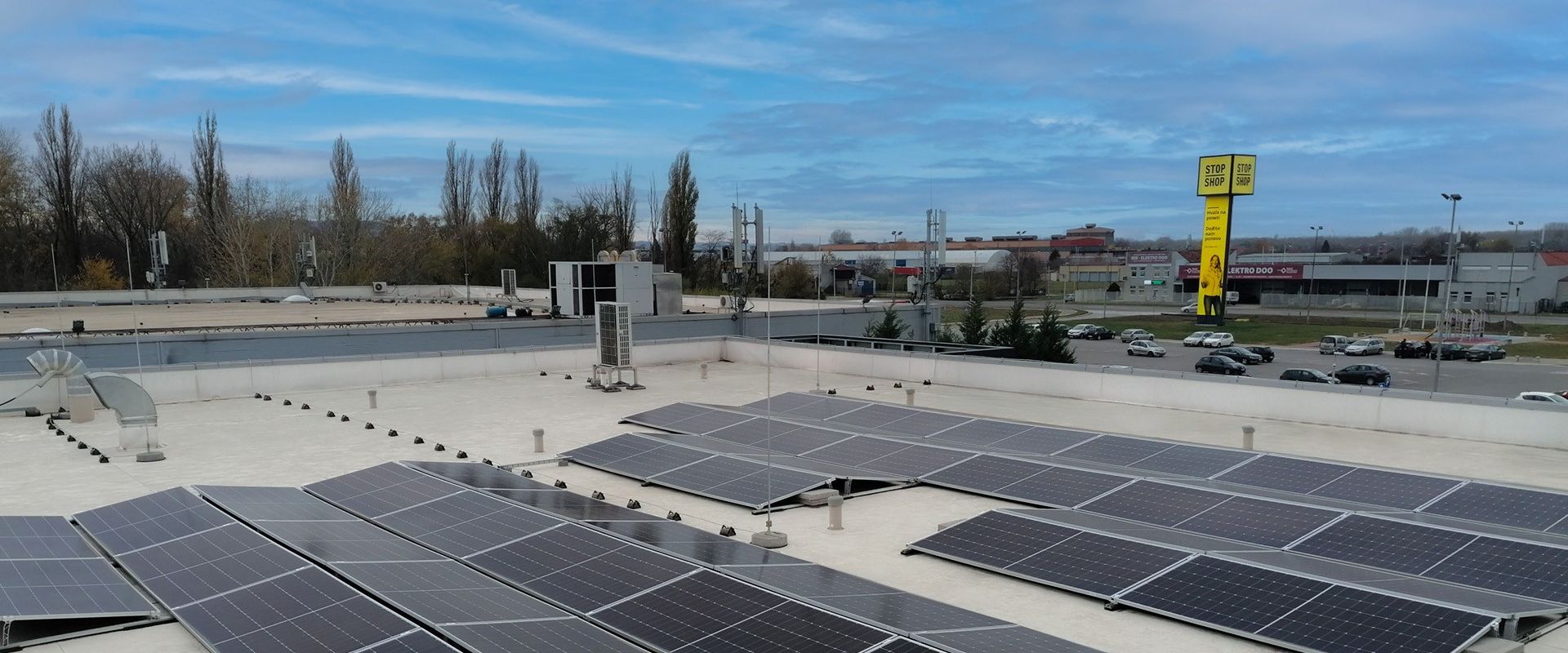

Šest trgovačkih centara STOP SHOP u Srbiji – u Smederevu, Zaječaru, Leskovcu, Šabcu, Borči i Požarevcu – zaštićeno je od udara groma Hermi komponentama gromobrana.

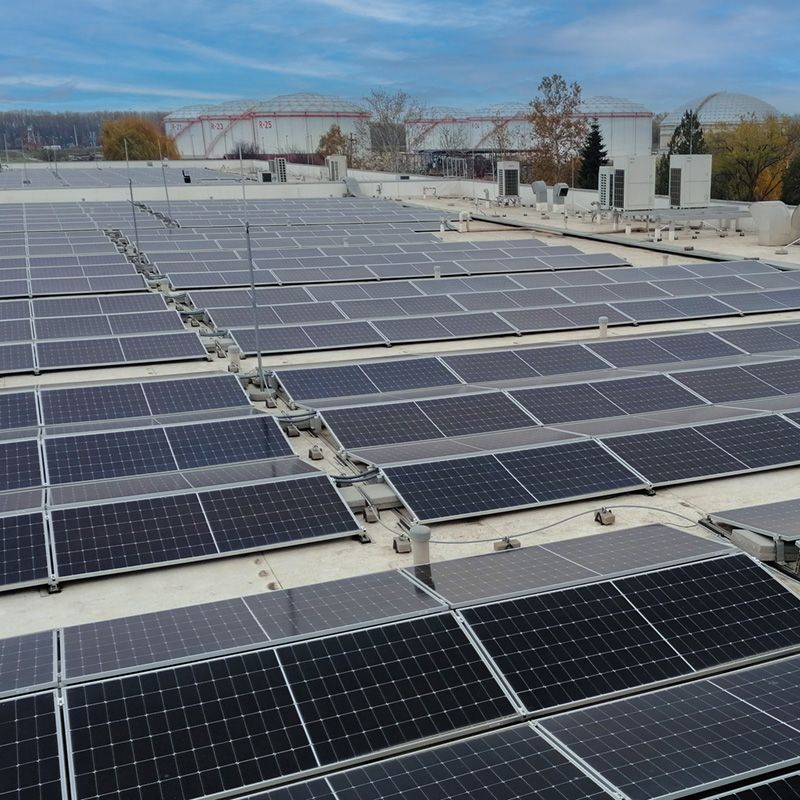

Za zaštitu zgrada i solarnih elektrana na njihovim krovovima ugrađeno je 5 kilometara okruglih vodiča Hermi, više od 1600 krovnih nosača SON17 C i 275 lovećih palica LOP različitih visina. Investitor je za realizaciju projekta odabrao iskusnog izvođača elektro i drugih instalacijskih radova, tvrtku BS PROJEKT iz Valjeva. Hermi je osigurao tehničko rješenje i cijeli niz potrebnih komponenti.
Prilikom projektiranja gromobranske zaštite detaljno su analizirane geometrija zgrade, vrsta krovnog pokrova, raspored fotonaponskih modula i njihovih nosivih konstrukcija te ostale karakteristike krova za svaki trgovački centar. Na temelju tih parametara određena je konfiguracija lovećeg sistema gromobranske zaštite. Na mjestima gdje nije bilo moguće osigurati odgovarajući sigurnosni razmak, korišten je izolirani gromobranski vodič.
Prilikom izvedbe sustava zaštite od munje, na svih šest lokacija položeno je gotovo 5000 metara okruglog aluminijskog gromobranskog vodiča promjera 8 mm (90250). Vodič se vodi duž ravnih krovnih površina i limenih potkrovlja te dalje duž pročelja do sustava uzemljenja. Kao uzemljivač korišten je plosnati vodič od nehrđajućeg čelika RH1 (90701).
Na šest STOP SHOP lokacija ugrađeno je 5000 m okruglog vodiča, 1615 SON17 C nosača i 275 LOP lovećih palica.

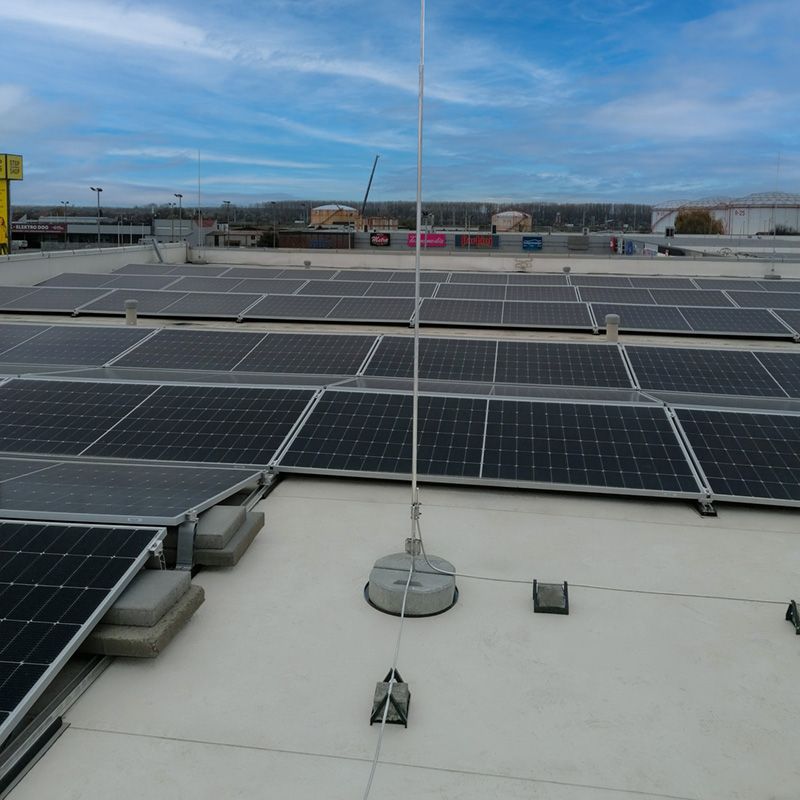

Na ravnim krovovima korišteno je 1.615 krovnih nosača SON17 C (117227) sa betonskim blokovima (41). Nosači SON17 C prikladni su za ravne krovove s bitumenskom ili sličnom hidroizolacijom, jer omogućuju ugradnju bez bušenja ili probijanja krovne membrane. Vodič se pričvršćuje na nosač jednostavnim klik sustavom, što omogućuje brzu ugradnju i istovremeno osigurava odgovarajuću mehaničku stabilnost.
Za odvodni dio vodiča duž limene fasade korišteni su Hermi SON16 nosači.

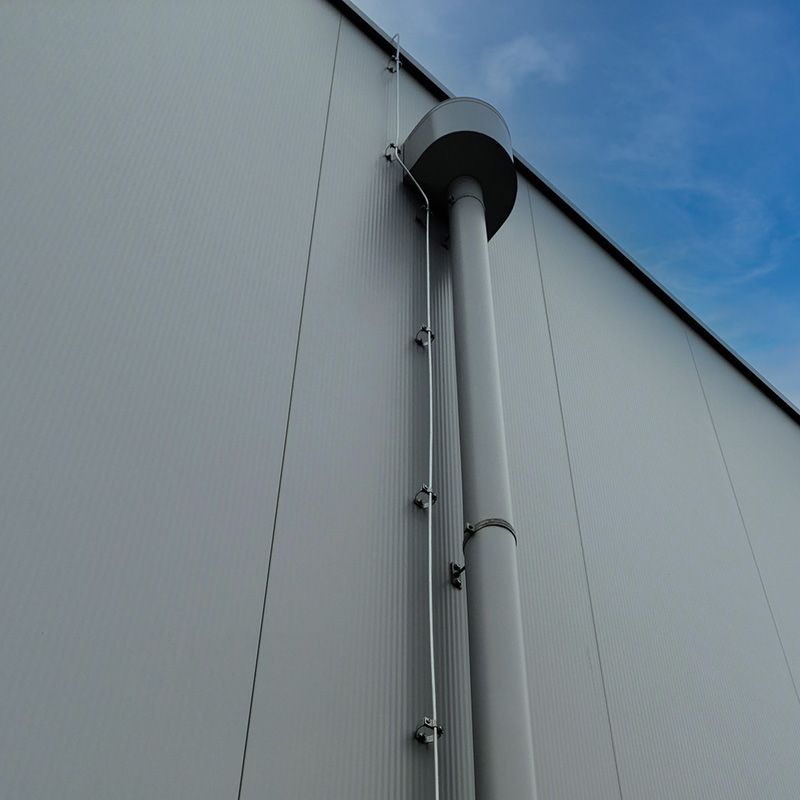

Za loveći dio LPS instalacije duž limenih potkrovlja ugrađeno je gotovo 2300 krovnih nosača SON04 A (426). Za odvodni dio gromobranske instalacije, gdje se vodič provodi duž limene fasade prema sustavu uzemljenja, korišteni su nosači SON16 (11622) u koje se okrugli vodič mehanički pričvršćuje vijcima.

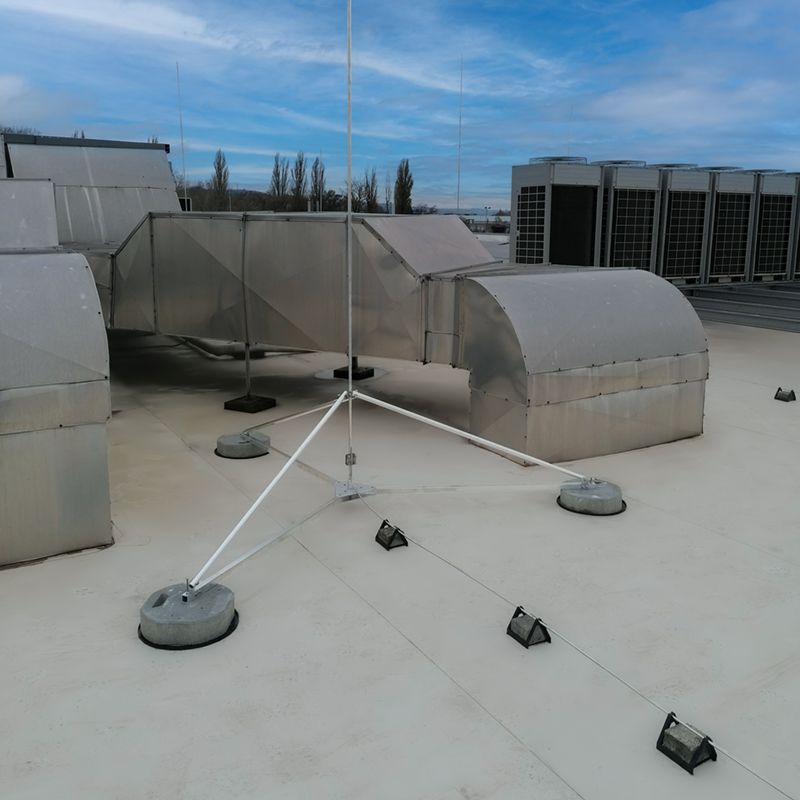

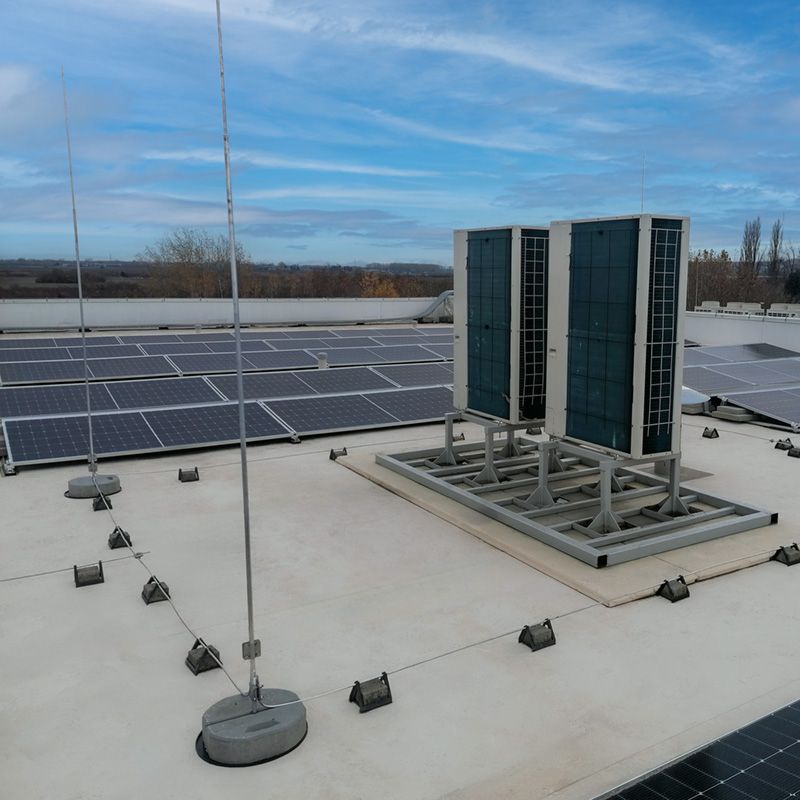

U lovećem dijelu gromobranske instalacije ugrađeno je 275 lovećih palica LOP različitih visina (300503, 300504, 300505, 300506). Ovisno o visini pojedine loveće palice, korištena je jedna ili više betonskih postolja te odgovarajući montažni setovi i odstojnici. Na primjer: Za loveću palicu LOP5.0 duljine 5 metara (300505) korišten je sustav tronošca koji se sastoji od tri betonskih postolja LOP-PB1/M8 (301493) sa zaštitnim podlogama PBP350 (301490) i montažnog seta LOP-P03 (300503), koji je prikladan za loveće palice LOP3.0, LOP4.0 i LOP5.0. Takva konfiguracija osigurava mehaničku stabilnost lovećih palica. Prilikom postavljanja 3-metarskih lovećih palica LOP3.0 (300503) korištene su betonska postolja LOP-PB2/M16 (301492) zajedno sa zaštitnim podlagama PBP350 (301490).
Stabilnost lovećih palica LOP5.0 duljine 5 metara osigurana je potpornim sustavom izrađenim od betonskih podloga LOP-PB1/M8 i pričvrsnog kompleta LOP-P03.
U većini slučajeva, za ugradnju loveće palice LOP3.0 dužine 3 metra, dovoljno je koristiti jednu betonsku podlogu Hermi LOP-PB2/M16 s oblogom PBP350.
Na pojedinim dijelovima krovova, gdje se zbog rasporeda fotonaponskih modula, metalnih konstrukcija ili drugih instalacijskih elemenata nisu mogli osigurati potrebnih razmaka, korišten je izolirani gromobranski vodič ISVH. Također su ugrađene izolirane loveće palice LOP3.0 I (301582). Korištenje izoliranog gromobranskog vodiča ISVH (100119) zamjenjuje potrebni razmak i time sprječava pojavu opasnog iskrenja ili preskoka na metalne dijelove ili opremu i time moguća oštećenja. Za razvod izoliranog vodiča po ravnom krovu korišteni su krovni nosači SON17 C (117227) s namjenskom betonskom kockom SON17 (40), u koju se uvrće nosač ISVH SON16 (90268). Izolirani gromobranski vodič je vijcima pričvršćen na ovaj nosač.
Tamo gdje se nisu mogle osigurati potrebne sigurnosne udaljenosti, korišteni su Hermi ISVH izolirani vodič, LOP3.0 I izolirane loveće palice i pripadajuće komponente.
Various Hermi clamps and other contact elements were used for making the connections. Among them is the stainless-steel KON04 A SIMPLE bonding clamp (50522), which is designed for creating above-ground joints between round conductors Ø8–Ø10 mm and metal parts. Clamps KON02 (40122), KON07 (40611) and KON08 (50111) were also used.
Za međusobno spajanje su korišteni razni Hermi spojnice i drugi kontaktni elementi. Među njima, na primjer, nehrđajući spojnica KON04 A SIMPLE (50522), koja je namijenjena za izradu spojeva između okruglih vodiča Ø8–Ø10 mm i limenih dijelova iznad zemlje. Također ističemo spojnice KON02 (40122), KON07 (40611) i KON08 (50111).
Pravilno projektirana i implementirana gromobranska zaštita pruža odgovarajuću zaštitu zgrada i solarnih elektrana i smanjuje rizik od mehaničkih oštećenja, kvarova na električnim instalacijama ili požara u slučaju udara groma. U trgovačkim centrima STOP SHOP u Srbiji, Hermi gromobranska zaštita značajno doprinosi pouzdanosti rada objekata, jer smanjuje mogućnost prekida, oštećenja infrastrukture ili privremenog zatvaranja centara zbog posljedica atmosferskih pražnjenja. Time se osigurava nesmetan rad trgovačkih centara i visoka razina sigurnosti za ljude i imovinu čak i u olujnim uvjetima.
